P-Light

メーカー株式会社髙天

床・壁・天井、新時代を見据えて照らす。

看板の光源としてスタンド看板＆屋外広告の面光源、建築の内外装材として床・壁・天井の面照明光源に対応。折り曲げ＆カット施工ができるため、いままで表現できなかった新しいデザインにも活用できる。

製品情報

LEDチップ	日本製	LEDチップ　光角（ビュー角）	110°
LED数	144個（12列標準サイズ）	発光色	白色/電球色

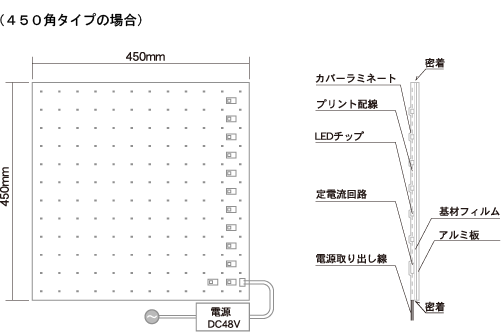

寸法（縦×横×厚み）	450mm×450mm×約4mm （※）	重量	約280g
入力電源	DC48V　0.24A	消費電力	約12W
防水性	耐塵防浸仕様/IP-58 適合

（※）

上記サイズは、４５０角タイプで、３００角タイプは、300mm×300mm×約4mmとなります。
・素材にPETフィルムを使用。
・表面処理は、カバーフィルムを施し防水性を高めている。
・背面にアルミ板を施し、シートの安定化、施工性の向上を図るとともに、ＬＥＤチップ及び回路の放熱性を高めている。

ピーライトの７大特徴

地球環境＆CO2問題の観点から、先行投資の価値絶大です。

・省エネ効果が高い消費電力６０％カット（当社比）
・３～５年間メンテナンスフリー蛍光灯の約５倍の寿命
・有害物質を含まず環境によい蛍光灯にようにガラス＆水銀飛散することなし
・薄くて軽い運びやすく施工しやすい
・折り曲げ＆カット施工ができる今まで表現できなかった新デザインの可能性
・照度にムラがない安定した明るさの新光源
・防水、防塵加工で安心保護等級IP５８取得　環境劣化を気にしない

ピーライトの特性

・厚さ５０ｍｍの薄型電飾の製作が可能。
・壁面などの出隅、入隅、Ｒ面にも密着施工が可能。
・P-Light を複数枚使用時も、ＬＥＤピッチが均一（照度が安定）で施工も簡単
・ＤＣ４８Ｖ仕様により、スイッチング電源からP-Lightの末端までの配線距離が最大２０ｍまで可能

表示面距離

LEDチップのビュー角を考慮し、表示距離５０ｍｍで、表示面（乳白アクリル板面）をムラなく光拡散させます。
※但し、表面の仕様素材及びメーカーにより異なります。

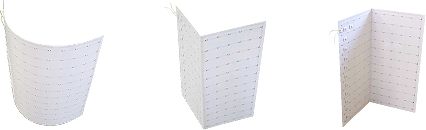

R面、出隅、入隅イメージ　壁面などの出隅、入隅、R面にも密着施工が可能

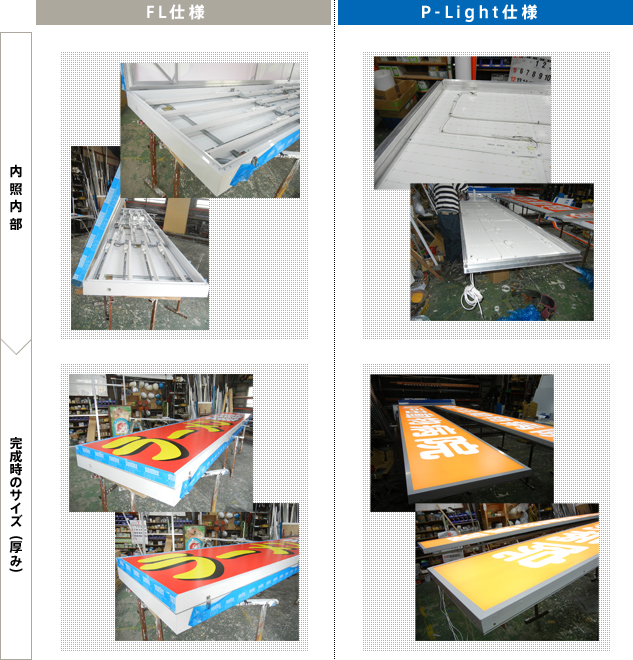

実際の大型内照サイン製作におけるP-LghtとFLでの厚み比較

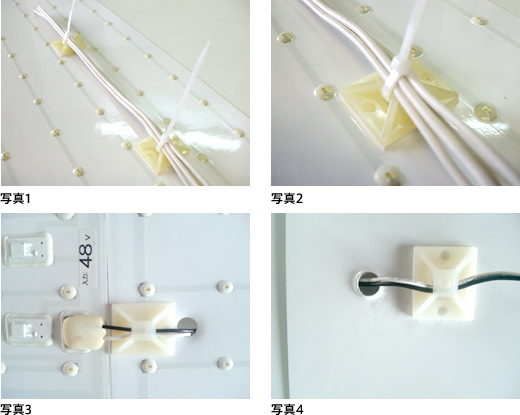

P-Light施工時の結線・配線止め等の対応処理方法の例（ご参考）

＜推奨例＞
１）結束バンド、並びに結束バンドベースをご利用ください（下記、添付写真　ご参照）。
２）結束バンド等を活用し、P-LightのLEDピッチ間の中心部分で配線してください（添付写真(1)(2)）。
３）P-Light取付背面にスペースがある場合には、LEDピッチ間の中心部分に配線用穴を開けて
　　P-Lightの背面にて配線をしてください（添付写真(3)(4)）。
