5mm導光板にフィット、取り付け簡単！
5mm厚の導光板にはめるだけで取り付けることができる。LEDと導光板が接触しないため、LEDに損傷を与えにくくなっている。定電流回路により、電圧変動に対応でき、ムラなくきれいに点灯する。
サイン/看板用LEDエッジライト
- メーカーエーシック株式会社
製品情報
| 項目 | 定格 | 単位 |
|---|---|---|
| 定格電圧 | DC24 | V |
| 消費電力 ※1 | 1.3 | W |
| ユニット全光束 ※1 ※3 | (152.5) | lm |
| ユニット長さ | 70〜1,210 | mm |
| 色温度 ※3 | (5,000) | K |
| LED灯数 ※1 | 6 | pcs |
| LED寿命 ※2 | 約40,000 | h |
| 使用温度範囲 ※4 ※5 | −10 〜 ＋60 | ℃ |
| 保護構造 | 防雨形(IPX4相当) | − |
※1 60mm あたりの数値
※2 光束維持率70% Ta=25℃の推定寿命
※3 標準値
※4 結露なきこと
※5 アルミ筐体温度70℃以下
注）LEDの特性上、発光色に多少のバラツキがあります。
※本ページに記載の製品仕様および製品外観は、改良等により予告なく変更させていただく場合があります。
ご購入にあたっては最新の仕様書をご請求の上、内容をご確認下さい。
LEDエッジライト(AI-6256B)の特長
防雨構造
本製品を取り付けている看板等構造物の内部に万が一水が入っても、光源を保護する浸水に強い構造で、不灯になりにくくなっています。
※本製品を構造物の内部に取り付けた状態での使用を想定しています。また、LED上部に水が溜まったままにならないようにして下さい。
取り付け簡単、導光板にはめるだけ！ 5mm厚導光板に対応
導光板を両端のガイドに沿ってはめるだけで、取り付けができます。

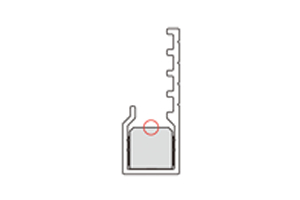

不灯が起きにくい安心構造
導光板とLEDの接触を、樹脂が防止。LEDに損傷を与えにくくなっています。また、異物混入防止、手がLEDに触れることもなく、施工時の不具合発生を防ぐことができます。

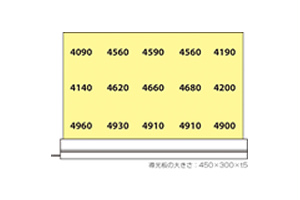

ムラが少なく、きれいな面発光を実現
定電流回路により、電圧変動に対応でき、ムラを抑制しています。

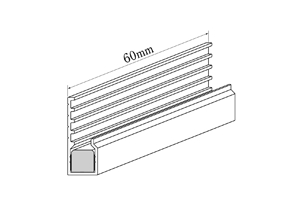

60mm単位でオーダー可能
1ユニット最長1,200mmまで製作可能。組み合わせれば、より大きいパネルにも使えます。
※両端に5mmずつ防雨スペースをとるため、全長は、10mmを足した長さになります。例）1,200mmならば1,210mm
放熱効果の高いアルミ筐体を採用
熱伝導率の高いアルミニウムを筐体に採用することで、高輝度発光を実現しています。
カスタマイズにも対応

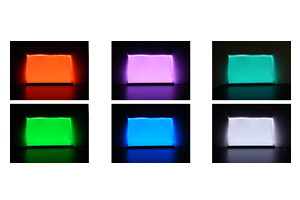

お客様の用途や取付筐体に合わせて製作致します。発光色、明るさ、形状、色温度等変更希望があればご相談下さい。
